v1.6.13면도에 등각도·보기 옮기기 추가

CAD 파일, 업로드 없이
PC에서 바로 열어 보세요

StepUnit은 STEP·IGES·STL·glTF·3MF·DXF·DWG 등 10가지 형식의 도면과 3D 모델을 인터넷 연결이나 별도 CAD 프로그램 없이 여는 Windows용 검토 프로그램입니다. 돌려 보고, 재고, 잘라 보고, 개정본끼리 비교하고, 3면도로 뽑아 보세요.

Microsoft Store에서 받기 기능 둘러보기

Windows 10 · 11 (64비트) 완전 오프라인 로그인·계정 없음

StepUnit · CAD Studio — demo-assembly.step

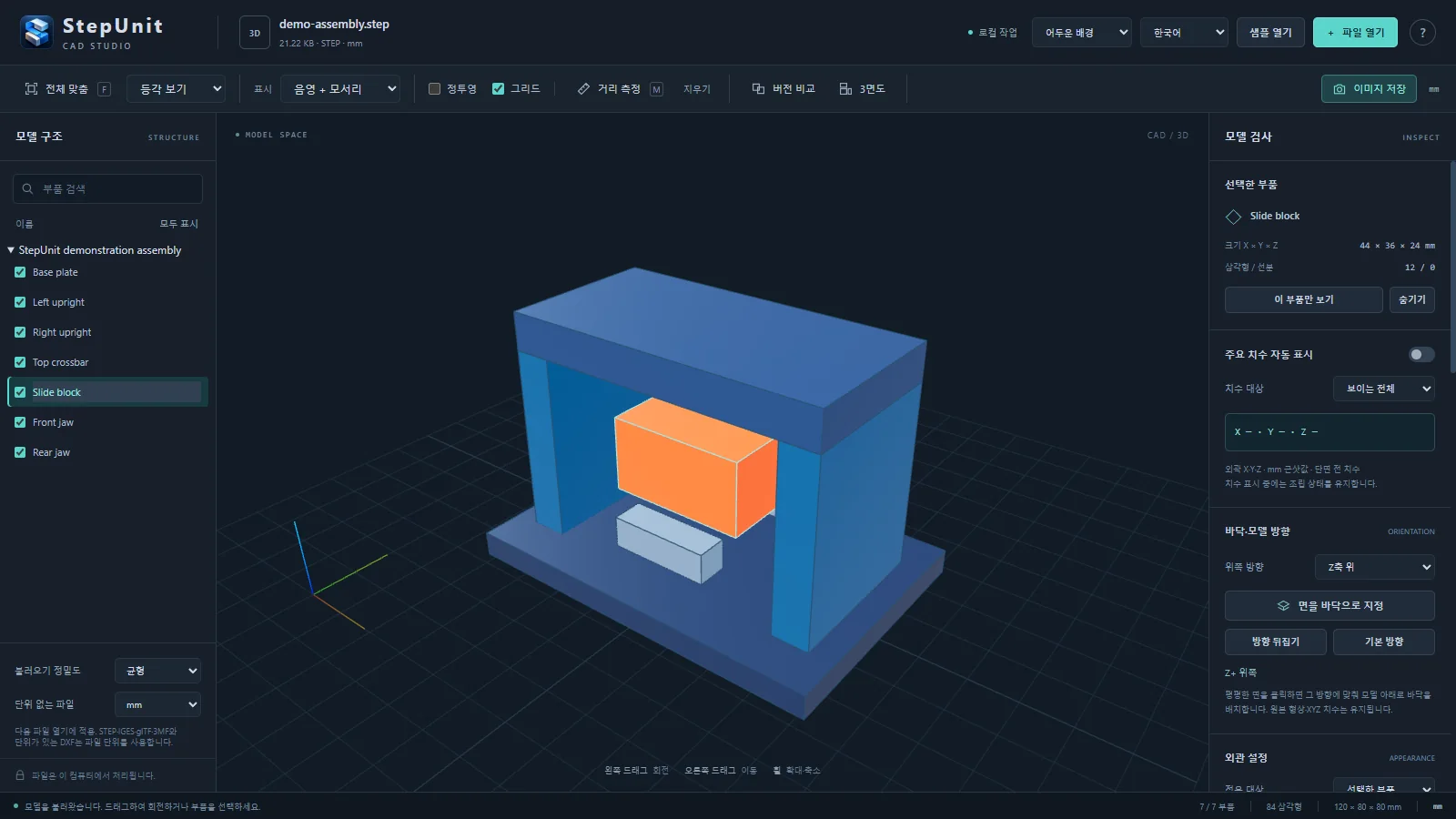

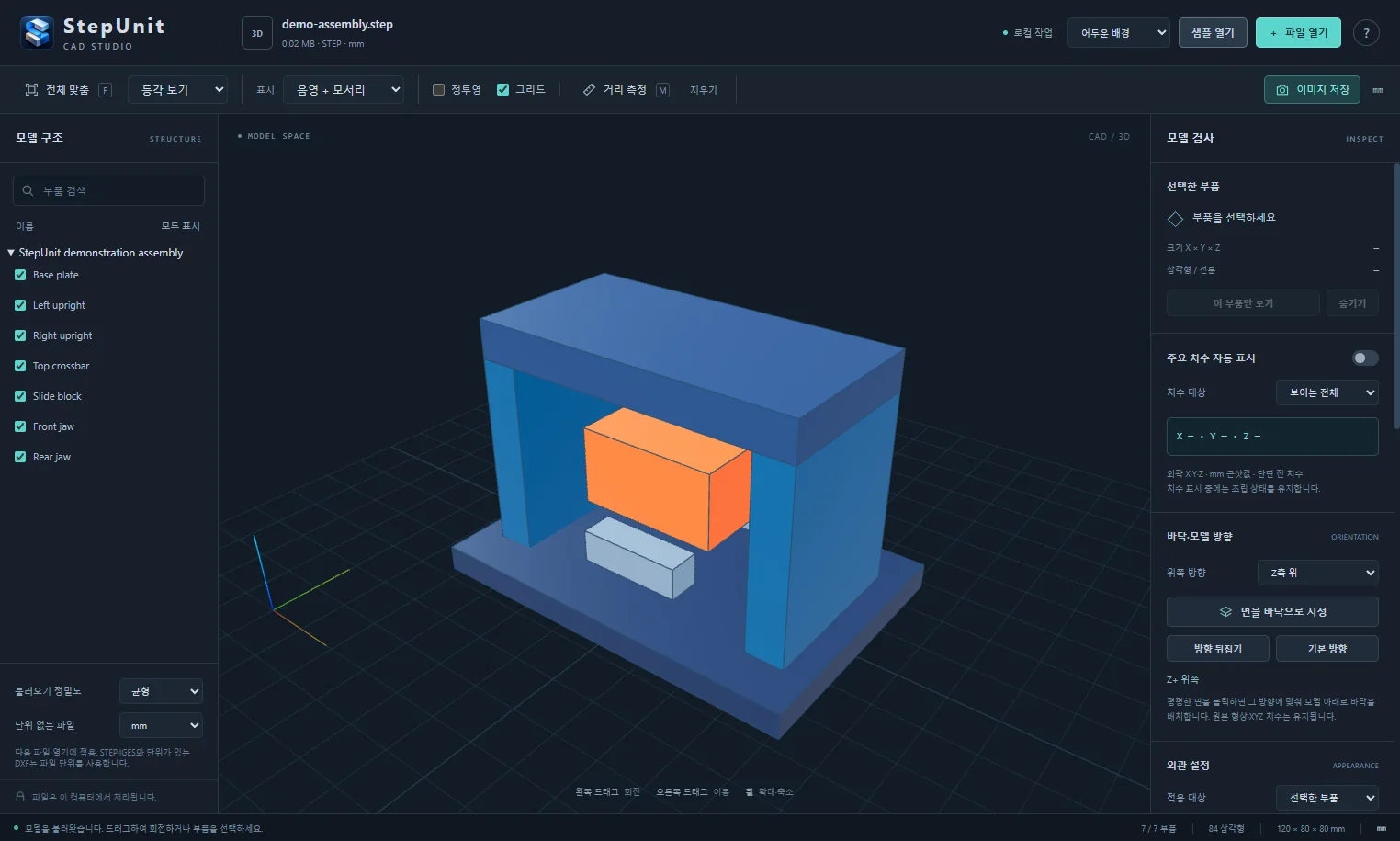

StepUnit에서 7개 부품 조립품 STEP 파일을 연 화면. 왼쪽에 모델 구조 트리, 가운데 3D 화면, 오른쪽에 모델 검사 패널이 있습니다.

0 MB서버로 보내는 데이터

10 formatsSTEP부터 glTF·DWG까지

200 MB최대 입력 파일 크기

8화면 표시 언어

Features

설계 검토에 필요한 것만,
가볍고 빠르게

무거운 CAD를 켜지 않아도 됩니다. 받은 파일을 열어 형상을 확인하고, 3면도를 만들고, 개정본과 비교하고, 폴더째 변환해 공유하세요.

01 · 3-view drawing NEW

3D 모델로 3면도 만들기

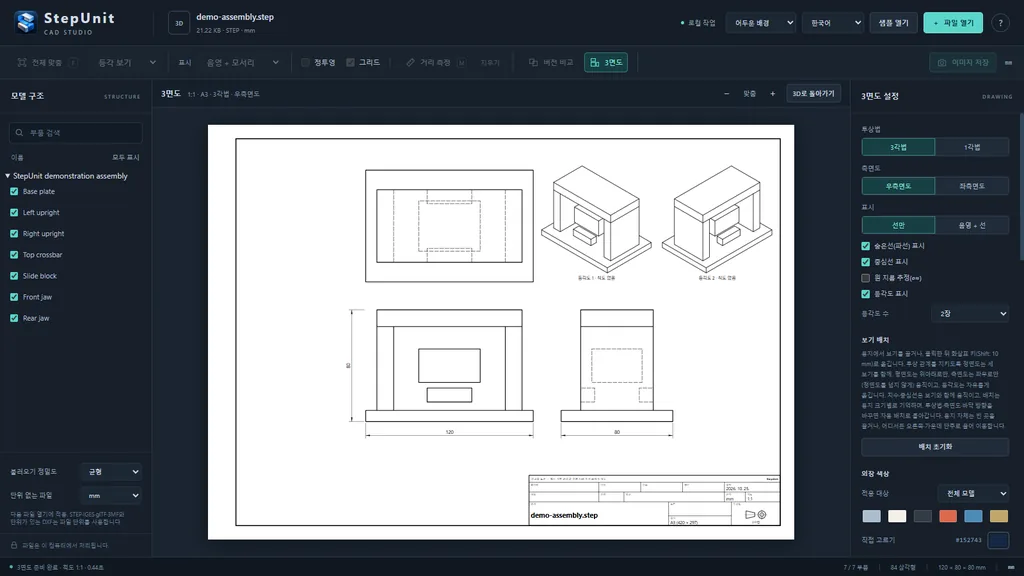

파일 → 3면도 만들기(Ctrl+Shift+D)를 누르면 열린 3D 모델의 정면도·평면도·측면도가 A3·A4 도면 한 장에 배치됩니다. 3각법·1각법, 외형선·숨은선·중심선, 외곽 치수와 표제란까지 자동으로 들어갑니다.

저장 전에 표제란(도면 이름·도번·재질·수량·회사명·작성·검도·승인·날짜·비고)과 치수 글자·공차를 도면 위에서 바로 고치고, 필요 없는 치수는 숨기기
빈 모서리에 입체 등각도 2장(척도 없음)이 자동으로 들어가며, 끄거나 1장으로 줄일 수 있음
보기를 끌거나 화살표 키로 옮기기 — 투상 정렬은 항상 유지, 「배치 초기화」로 자동 배치 복귀
PDF·SVG·PNG(300 dpi)·DXF로 저장, 선만 또는 음영 + 선
일괄 내보내기에서 공통 표제란을 넣은 3면도 PDF(A3)도 파일마다 한 번에
메시 기반 참고용 도면입니다. 자동 치수는 외곽 크기의 근삿값이고, 직접 적은 치수·공차는 형상과 대조하지 않습니다

02 · Surface pattern NEW

색상·재질에 표면 문양까지

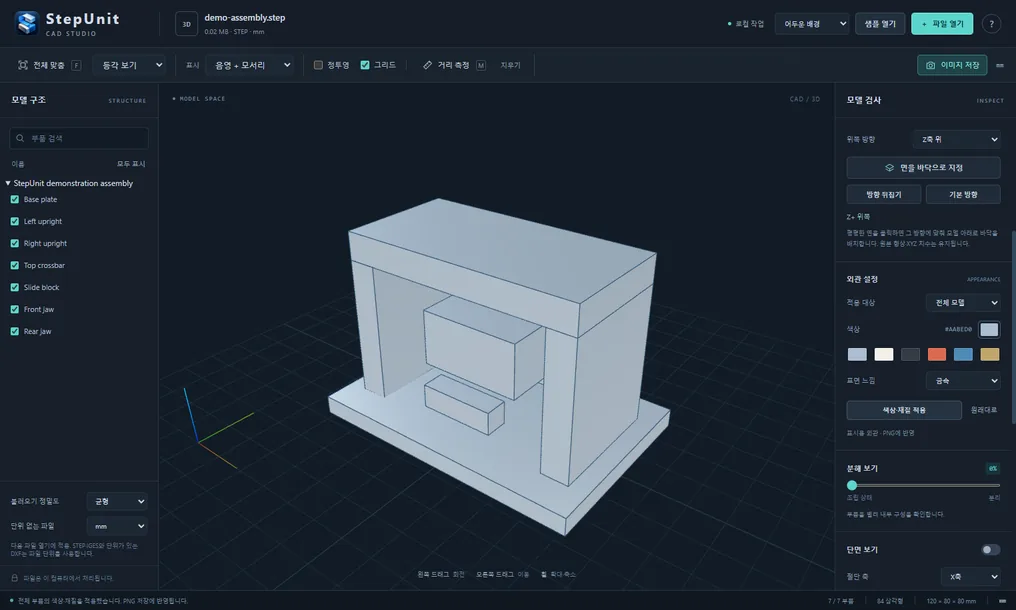

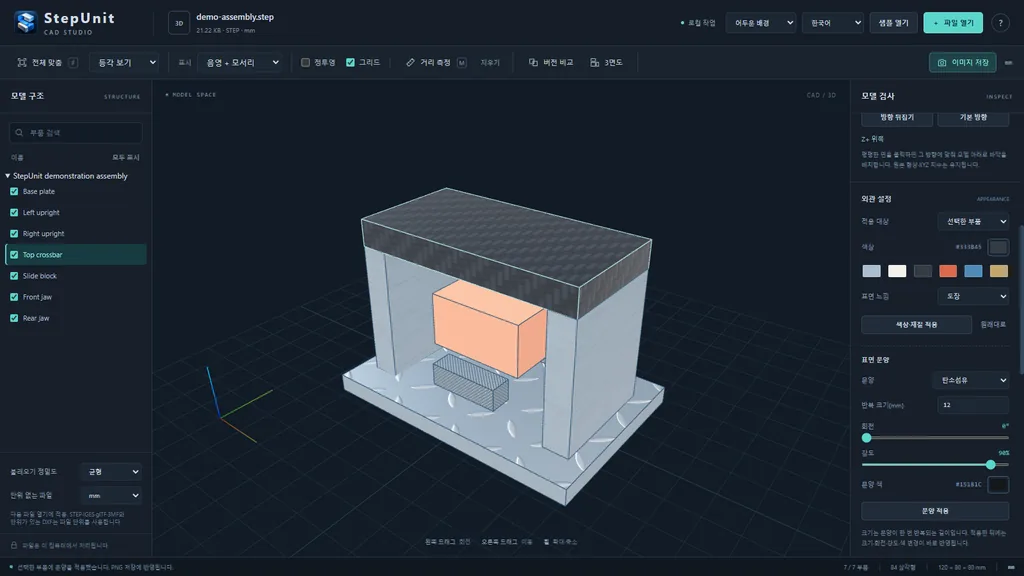

부품마다 색상과 무광·도장·금속·크롬 재질을 고르고, 헤어라인·줄무늬 강판·널링·탄소섬유·육각 타공·나뭇결 같은 표면 문양이나 내 이미지(PNG·JPEG)를 입혀 보세요. 고객에게 보낼 외관 이미지를 그 자리에서 만들 수 있습니다.

반복 크기(mm)·회전·강도·문양 색을 바로 반영
PNG 저장과 음영 3면도에 반영, 원본 파일·STL은 그대로

03 · Compare

개정본끼리 버전 비교

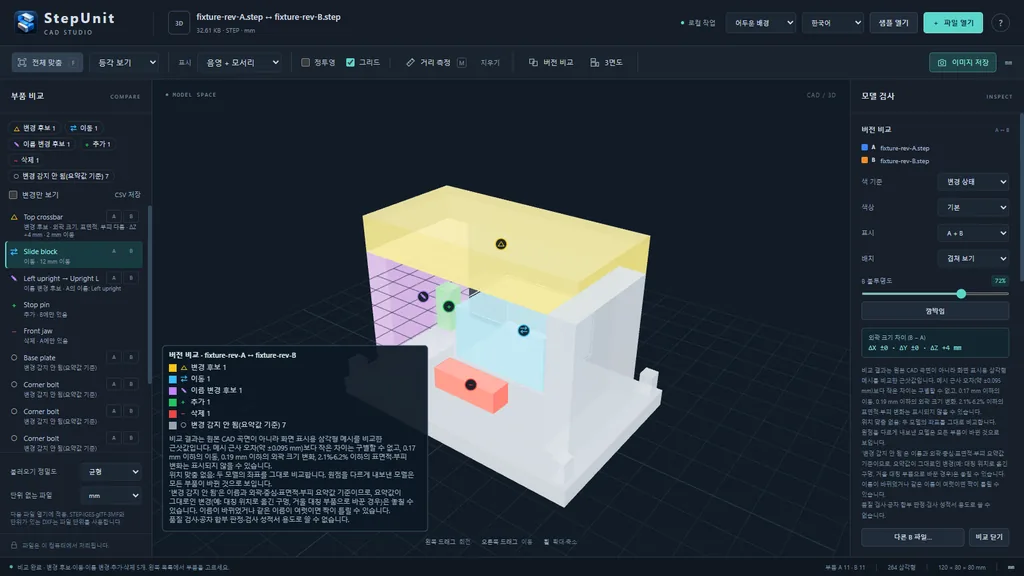

열린 모델(A)에 다른 개정본(B)을 겹쳐 보거나 나란히 놓으세요. 부품을 이름과 외곽·중심·표면적·부피로 짝지어 변경 후보·이동·이름 변경 후보·추가·삭제를 목록과 3D 색으로 보여 줍니다.

B 불투명도, A만·B만 보기, 깜박임, 색각 보조 색상
부품별 변경 목록을 CSV로 저장 (화면 표시용 메시 기준 근삿값)

04 · Batch export

폴더째 일괄 내보내기

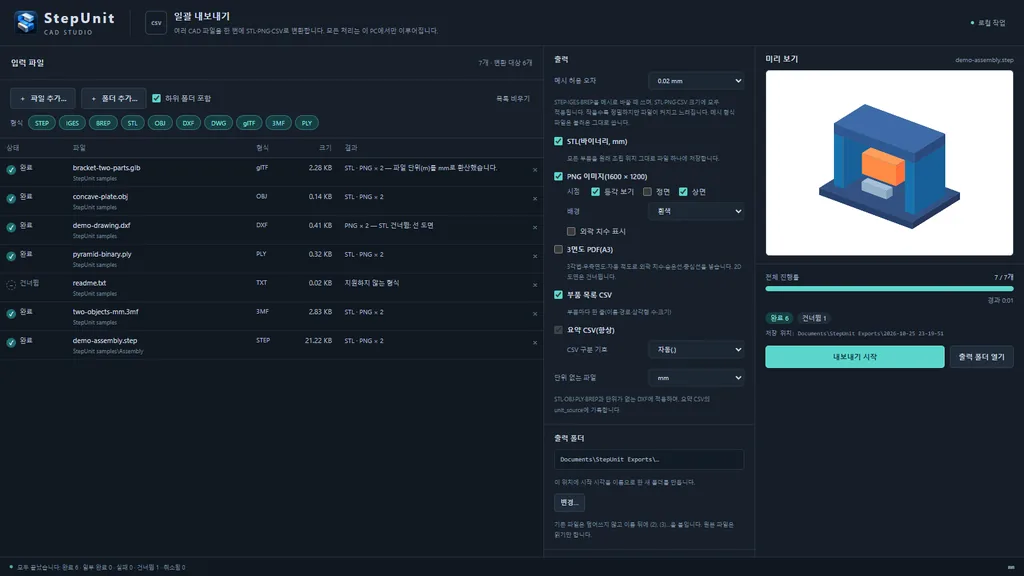

여러 CAD 파일이나 폴더 전체를 한 번에 STL·PNG·CSV·3면도 PDF로 바꿉니다. 파일마다 완료·건너뜀·실패 상태가 표시되고, 모든 처리는 이 PC 안에서만 이루어집니다.

허용 오차를 지정한 STL, 등각·정면·상면 PNG (1600×1200), 3면도 PDF (A3)
파일별 요약 CSV와 부품 목록 CSV, 기존 파일은 덮어쓰지 않음

05 · Dimensions

외곽 치수를 한 번에

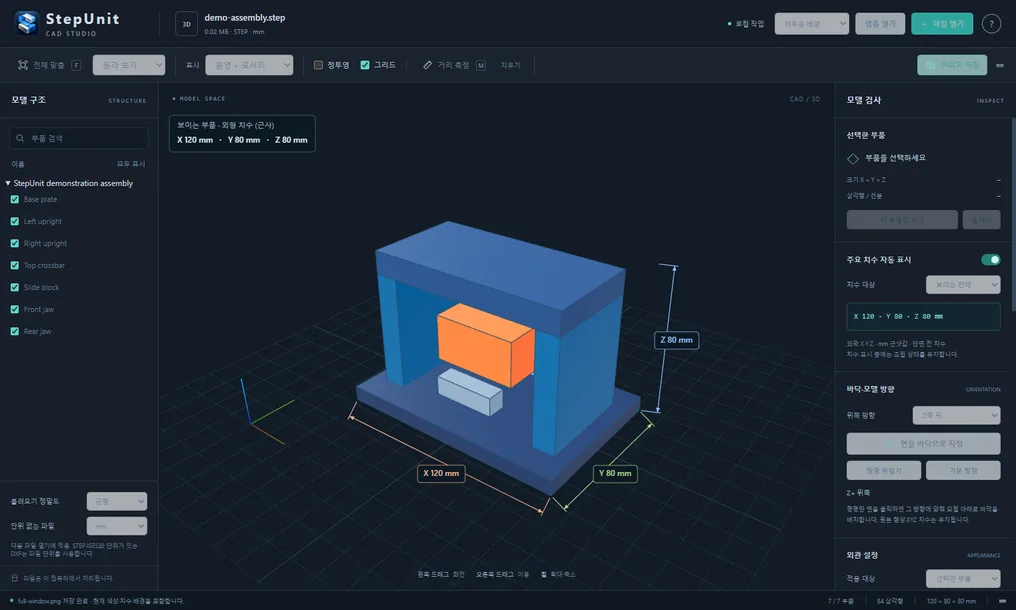

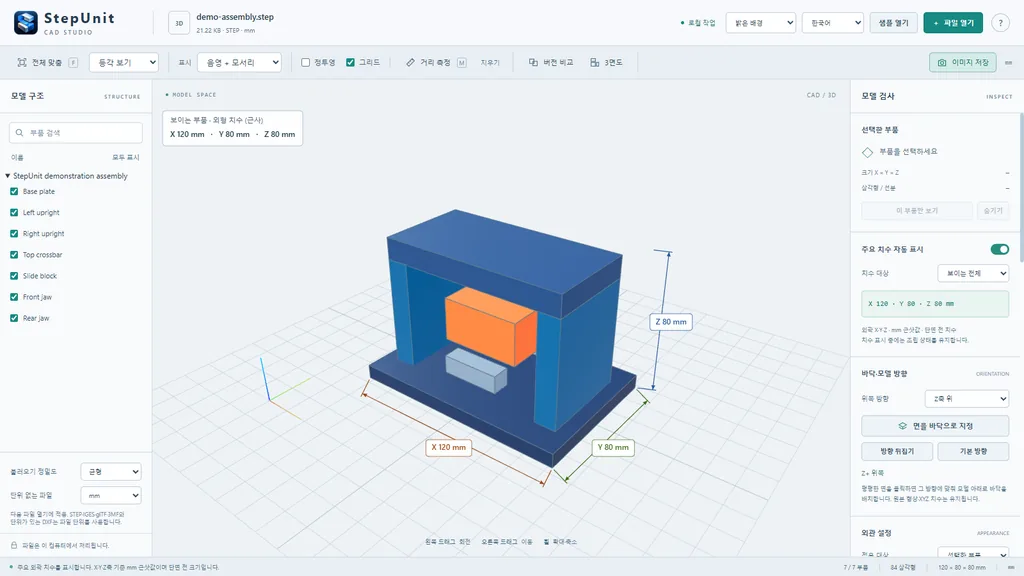

주요 치수 자동 표시를 켜면 보이는 전체 또는 선택한 부품의 X·Y·Z 외곽 크기가 치수선과 함께 나타납니다. 모델을 돌려도 치수 표기가 따라옵니다.

파일에 선언된 단위를 읽어 모두 mm로 환산
밝은·어두운 테마 모두 지원

06 · Section

잘라서 속까지 보기

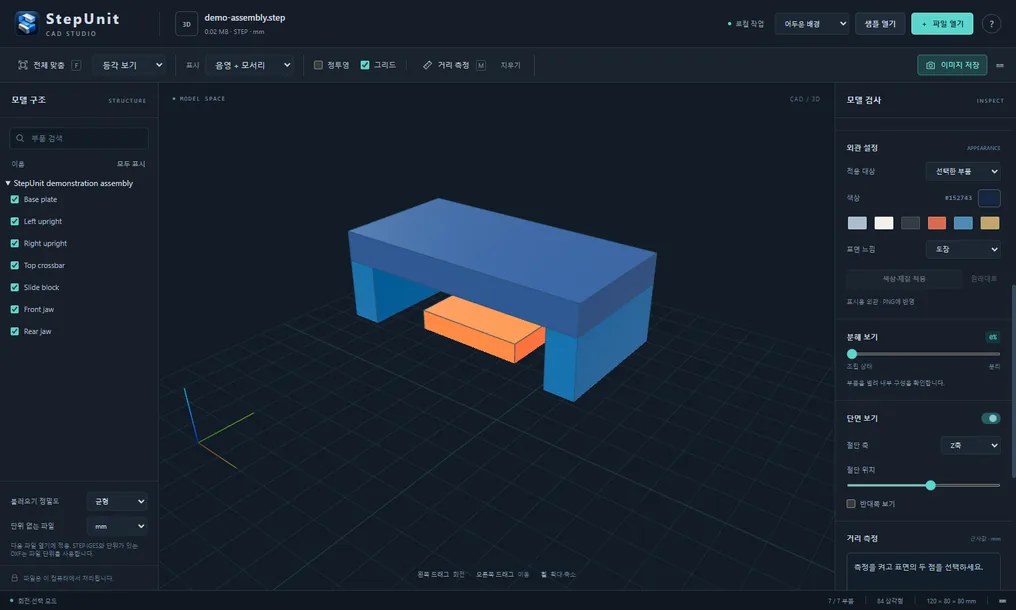

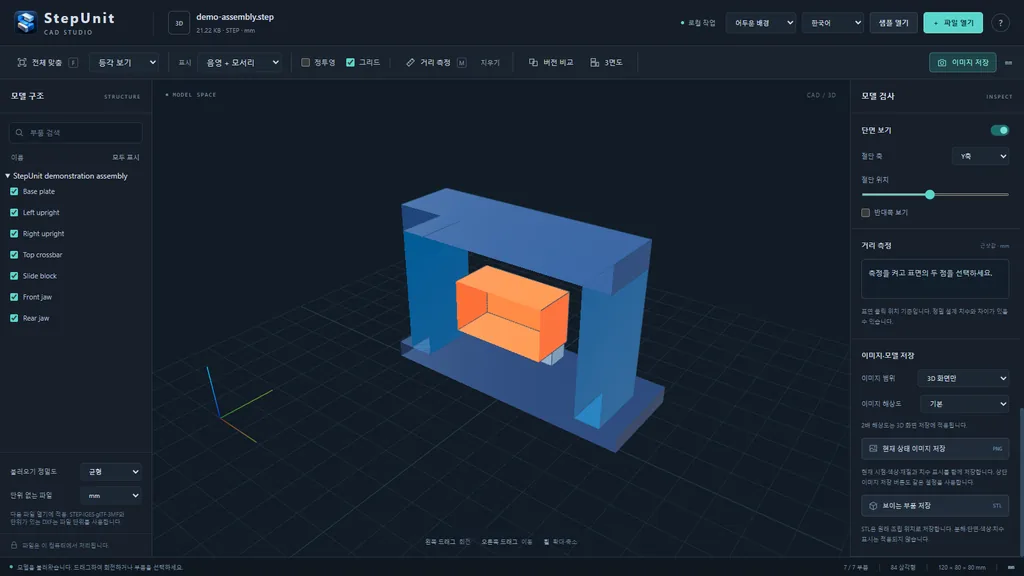

X·Y·Z 축과 위치를 정해 단면을 만들고, 반대쪽도 볼 수 있습니다. 조립품 안쪽 부품의 배치를 빠르게 확인하세요.

슬라이더로 절단 위치를 실시간 조절
원본 파일은 전혀 수정하지 않음

07 · Measure

두 점 거리 측정

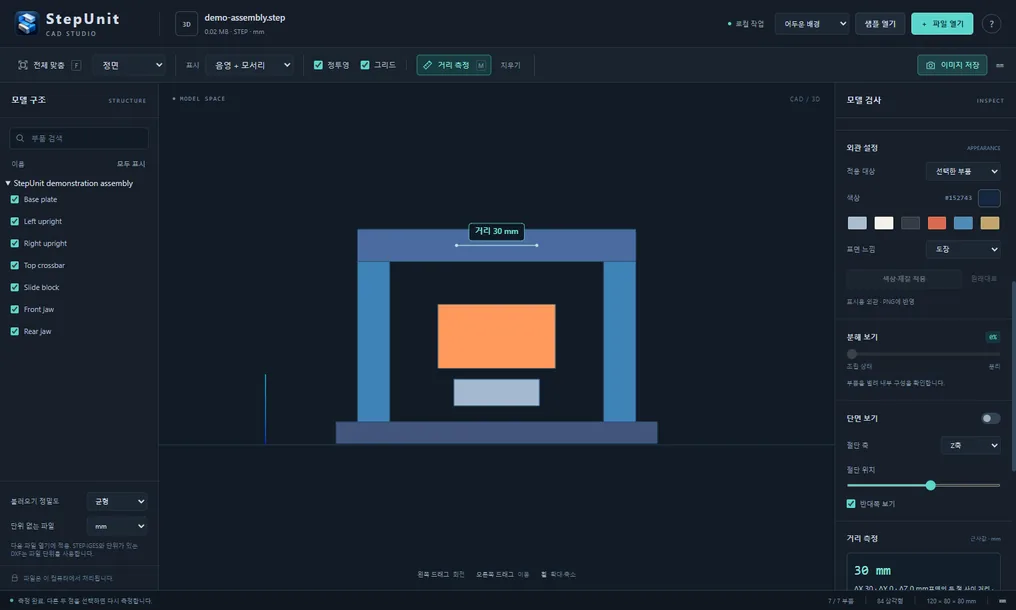

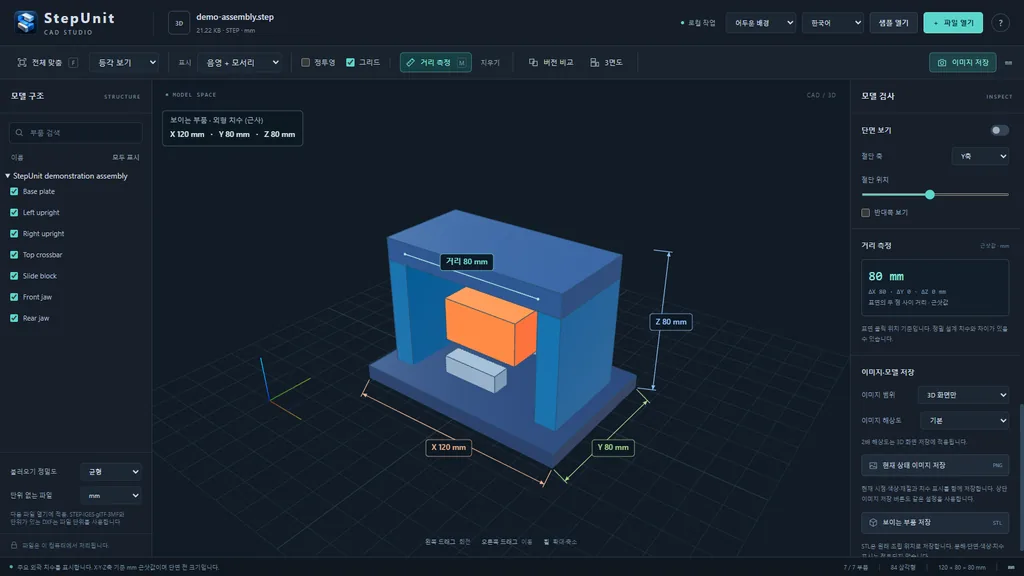

M 키를 누르고 표면의 두 점을 클릭하면 거리와 ΔX·ΔY·ΔZ가 mm로 표시됩니다.

측정 결과는 PNG 저장 시 함께 기록
Esc로 측정 모드 종료

08 · 2D Drawings

DXF · DWG 도면도 함께

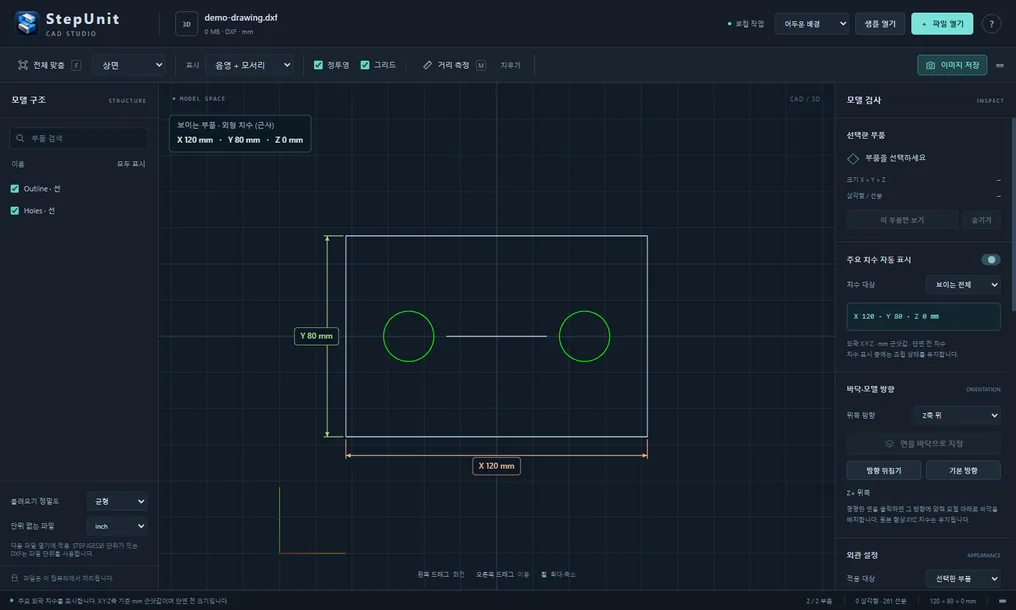

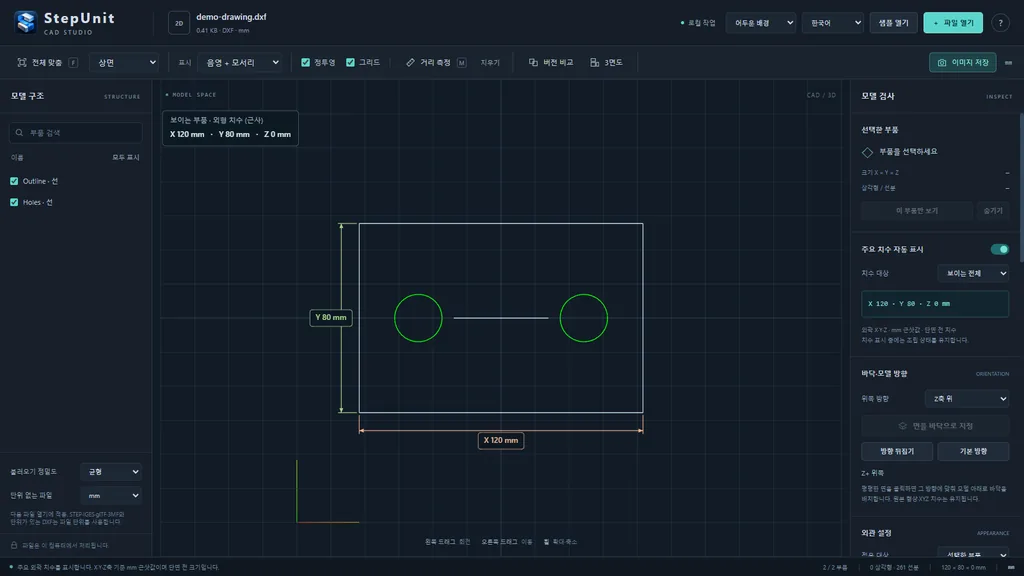

2D 도면은 상면 정투영으로 열립니다. DWG는 내장 LibreDWG 변환기가 PC 안에서 DXF로 바꾼 뒤 선·원·원호·폴리라인·블록을 표시합니다.

표시하지 못한 요소는 화면에 따로 안내
원본 DWG는 그대로 유지

And more

작지만 꼭 필요한 도구들

조립 트리

부품 이름으로 검색하고 숨김·단독 표시.

분해 보기

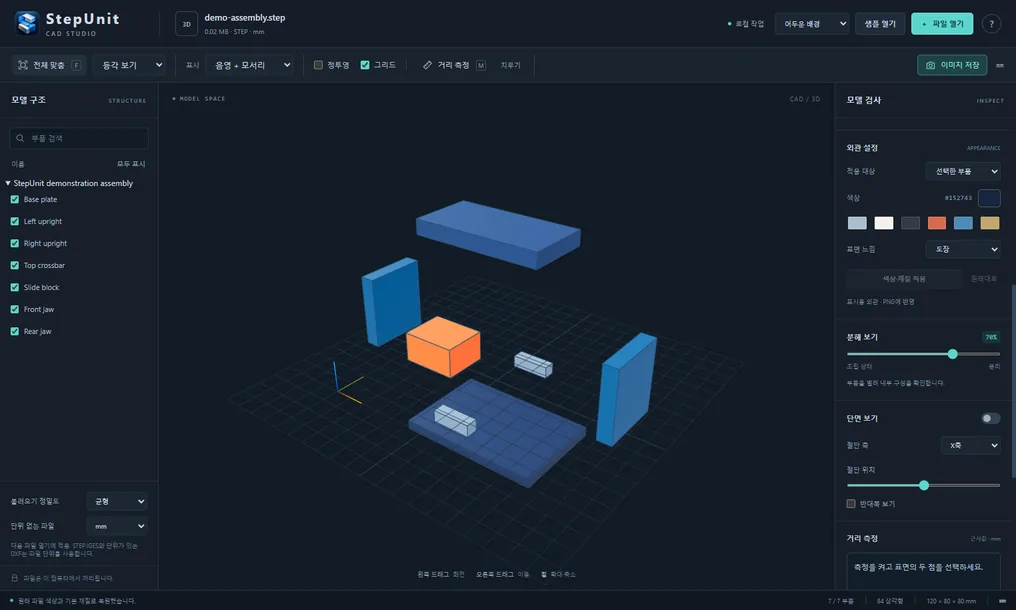

슬라이더 하나로 부품 사이를 벌려 확인.

표준 시점 · 정투영

등각·정면·상면 등 7가지 시점과 원근 없는 정투영.

바닥 면 지정

평평한 면을 클릭해 바닥으로. 원본 좌표는 그대로.

PNG · STL 저장

현재 화면은 PNG로, 보이는 부품은 원래 좌표의 STL로.

여러 창

Ctrl+N으로 새 창을 열어 모델 여러 개를 동시에.

8개 언어 화면

다시 시작하지 않고 모든 창에 바로 적용.

탐색기에서 바로 열기

설치 시 CAD 확장자가 연결 프로그램에 추가됩니다.

Formats

10가지 CAD 형식을 엽니다

STEP·IGES·glTF·3MF는 파일의 단위를 따르고, 단위 정보가 없는 형식은 mm·cm·m·inch 중에서 고를 수 있습니다.

STEP3D

.stp.step

솔리드·곡면·조립 구조, 부품 이름과 색상, 파일 단위

IGES3D

.igs.iges

면을 포함한 3D 형상, 파일 단위

BREP3D

.brep

Open CASCADE 텍스트 BREP 형상

glTF3D

.glb.gltf

메시·노드 구조·이름·기본 색상, m를 mm로 환산 (meshopt·Draco 압축 지원, 텍스처·애니메이션 제외)

3MF3D

.3mf

객체·부품 이름·기본 색상, 파일에 지정된 단위

STL3D

.stl

ASCII · 바이너리 삼각형 메시

OBJ3D

.obj

폴리곤과 그룹 형상 (MTL·텍스처 제외)

PLY3D

.ply

ASCII · 바이너리 메시와 정점 색상

DXF2D

.dxf

ASCII 도면의 선·원·원호·폴리라인·블록, 3DFACE·SOLID·TRACE

DWG2D

.dwg

내장 LibreDWG로 PC 안에서 DXF로 변환한 뒤 표시

SolidWorks·Inventor·CATIA 같은 전용 형식이나 Parasolid·SAT는 직접 열 수 없습니다. 원래 CAD에서 STEP 또는 IGES로 내보낸 뒤 열어 주세요.

Is it for you?

이런 분께 맞습니다

StepUnit은 편집기가 아니라 검토용 뷰어입니다. 할 수 있는 일과 없는 일을 솔직하게 적었습니다.

✓ 잘 맞아요

협력사·고객에게 받은 STEP 파일을 빠르게 확인할 때
새 개정본에서 어떤 부품이 바뀌었는지 먼저 훑어볼 때
폴더 하나에 든 CAD 파일을 STL·이미지·목록으로 정리할 때
3D 모델만 받았는데 견적·협의용 참고 도면이 필요할 때
보안상 파일을 웹 뷰어에 올릴 수 없을 때

✕ 이런 작업은 안 돼요

형상 수정, 설계 이력 편집, STEP 다시 저장
모서리·원 중심 스냅, 공차·각도·반지름 측정
품질 검사·공차 합부 판정 (비교는 메시 근삿값입니다)
제작·검사용 정식 도면 (3면도는 메시 기반 참고용입니다)
DWG의 문자·치수 주석·해치·스플라인 완전 재현

지금 StepUnit을 설치하세요

Microsoft Store에서 설치하면 업데이트가 자동으로 적용되고, CAD 확장자가 Windows 연결 프로그램 목록에 바로 추가됩니다.

Microsoft Store에서 받기

운영체제Windows 10 1809 이상 / 11, x64

그래픽WebGL2 지원 그래픽 환경

네트워크필요 없음 (완전 오프라인)

FAQ

자주 묻는 질문

제 파일이 어딘가로 전송되나요?

아니요. 연 파일은 PC 안에서만 처리됩니다. StepUnit은 인터넷을 사용하지 않으며 광고·분석·추적 도구도 없습니다. 자세한 내용은 개인정보처리방침을 참고하세요.

SolidWorks(.sldprt)나 CATIA 파일도 열 수 있나요?

전용 형식은 직접 열 수 없습니다. 원래 CAD에서 STEP(.stp) 또는 IGES로 내보내면 조립 구조까지 그대로 볼 수 있습니다. 확장자 이름만 바꾸는 것으로는 변환되지 않습니다.

측정값은 얼마나 정확한가요?

STEP 형상을 삼각형 메시로 바꿔 표시하므로 거리와 외곽 크기는 근삿값입니다. 품질 설정을 ‘정밀’로 바꾸면 더 촘촘한 메시로 엽니다. 공차 검증이 필요하면 원래 CAD를 사용하세요.

3면도를 제작 도면으로 써도 되나요?

아니요. 3면도는 원본 CAD 곡면이 아니라 화면 표시용 메시로 만든 참고용 도면입니다. 자동 치수는 외곽 크기, 원 지름은 추정값(≈)입니다. 치수 글자와 공차를 직접 적을 수는 있지만, 앱이 그 값을 형상과 대조하거나 판정하지는 않습니다. 견적이나 협의용으로 쓰고, 제작·검사에는 원본 CAD 도면을 쓰세요. 표제란에도 이 안내가 들어갑니다.

표면 문양이 원본 파일이나 STL에 저장되나요?

아니요. 문양은 색상·재질과 같은 화면 표시 설정이라 3D 화면 PNG와 음영 3면도에만 반영되고, 원본 파일·STL·일괄 내보내기에는 들어가지 않습니다. 실제 각인이나 요철 형상을 만들지도 않으며, 파일을 다시 열면 초기화됩니다.

버전 비교 결과를 품질 검사에 써도 되나요?

아니요. 비교는 원본 CAD 곡면이 아니라 화면 표시용 메시의 외곽·중심·표면적·부피 요약값을 좌표 그대로 비교한 근삿값입니다. 메시 근사 오차보다 작은 차이는 구별할 수 없고, 원점을 다르게 내보낸 모델은 모든 부품이 바뀐 것으로 보입니다. 바뀐 곳을 빠르게 찾는 용도로 쓰고, 판정은 원래 CAD로 하세요.

일괄 내보내기는 원본 파일을 바꾸나요?

원본은 읽기만 합니다. 결과는 고른 출력 폴더(기본: 문서\StepUnit Exports)에 새로 만들고, 같은 이름이 있으면 덮어쓰지 않고 (2), (3)을 붙입니다. 도중에 중단해도 그때까지 만든 파일과 CSV는 남습니다.

큰 파일도 열리나요?

입력은 200 MB(DXF는 100 MB), 변환 결과는 500만 삼각형 / 2만 부품까지입니다. PC 메모리와 GPU에 따라 느릴 수 있으니 큰 파일은 품질을 ‘빠르게’로 열어 보세요.

DWG 도면이 일부만 보여요.

DWG·DXF는 기본 도면 형상 검토용입니다. 문자·치수 주석·해치·스플라인·외부 참조 등은 누락될 수 있고, 제외된 요소는 왼쪽 안내에 표시됩니다. 원래 CAD에서 ASCII DXF로 내보내면 더 잘 열리는 경우가 많습니다.

업데이트는 어떻게 하나요?

Microsoft Store에서 설치했다면 Windows와 Store가 자동으로 업데이트합니다. 도움말 → 업데이트 확인은 앱이 직접 인터넷에 연결하지 않고 StepUnit의 Store 페이지를 열어 줍니다.

오픈소스 라이선스는 어디서 보나요?

StepUnit은 Open CASCADE·occt-import-js(LGPL-2.1), LibreDWG(GPL-3.0 이상), Three.js, Electron 등을 사용합니다. 라이선스 전문과 해당 소스 코드는 앱의 도움말 → 오픈소스 라이선스에서 확인할 수 있습니다.
